Fotovoltaikus védelmi tábla, 2 String, 500V DC, HA8
Raktáron
| Mennyiség | Egységár | Megtakarítás |
|---|---|---|
| 1–2 db | 577,99 lei | — |
| 3–4 db | 549,09 lei | 5% (−28,90 lei/db) |
| 5–10 db | 520,19 lei | 10% (−57,80 lei/db) |
| 11+ db | 491,29 lei | 15% (−86,70 lei/db) |

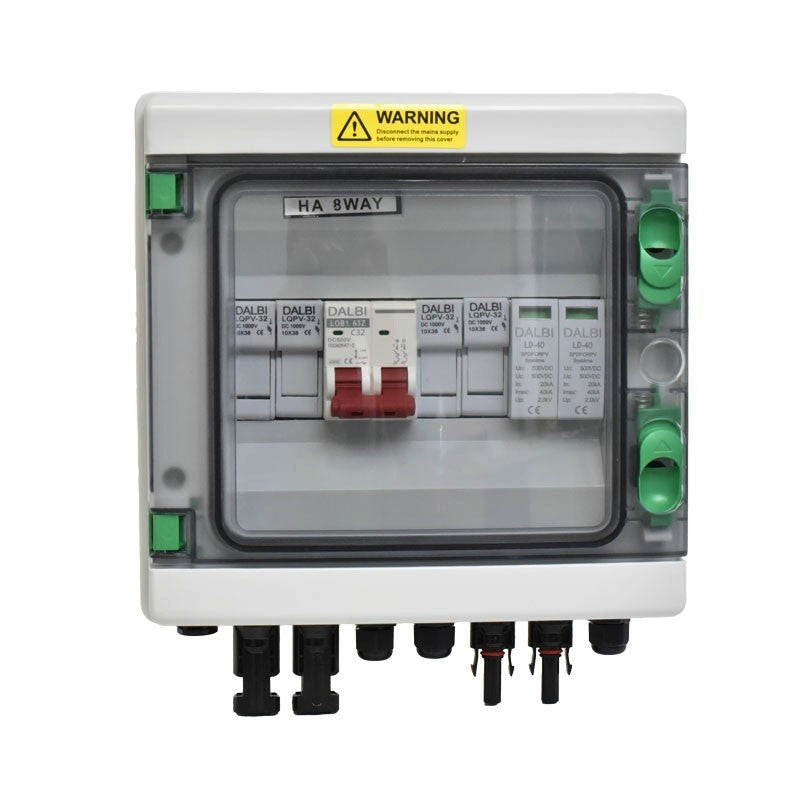

Fotovoltaikus védelmi tábla 2 string, 500V DC, gyárilag felszerelve
A HA8 napelemes védelmi tábla teljes elektromos biztonságot nyújt a kétstring-es napenergia-rendszerek számára, akár 500V DC feszültségig. Gyárilag felszerelt DC olvadóbiztosítékokkal, főkapcsolóval és túlfeszültség-védelemmel érkezik – kompakt megoldás lakóépületi és kisebb kereskedelmi rendszerekhez. Az IP65-ös ház védi a port és a vizet, így beltéren és kültéren egyaránt biztonságosan használható.
Mit kap ezzel a termékkel
- Teljes körű védelem a napelemek számára rövidzárlat és túlfeszültség ellen — 1000V DC olvadóbiztosítékokkal és beépített LD-40 túlfeszültség-leválasztókkal
- Gyors és biztonságos leválasztás az egész napelemes rendszerről egyetlen C32 DC főkapcsolóval, szerszám nélkül
- Gyors csatlakoztatás az előre beszerelt MC4 csatlakozóknak köszönhetően — a napelemsorok közvetlenül, adapter vagy kiegészítő nélkül köthetők rá
- Garantált időjárás-állóság az IP65 védettségű ABS műanyag háznak köszönhetően — beszivárgás és korrózió nélkül
- Kompatibilis a szabványos inverterekkel — a 32A DC kimenet közvetlenül illeszthető bármilyen lakóépületi vagy kiskereskedelmi napelemes rendszer eszközláncába
- Ellenőrizhető CE és IEC megfelelőség — a belső DALBI komponensek jelöltek és tanúsíthatók, biztonsági kompromisszumok nélkül
Működési elv és telepítés

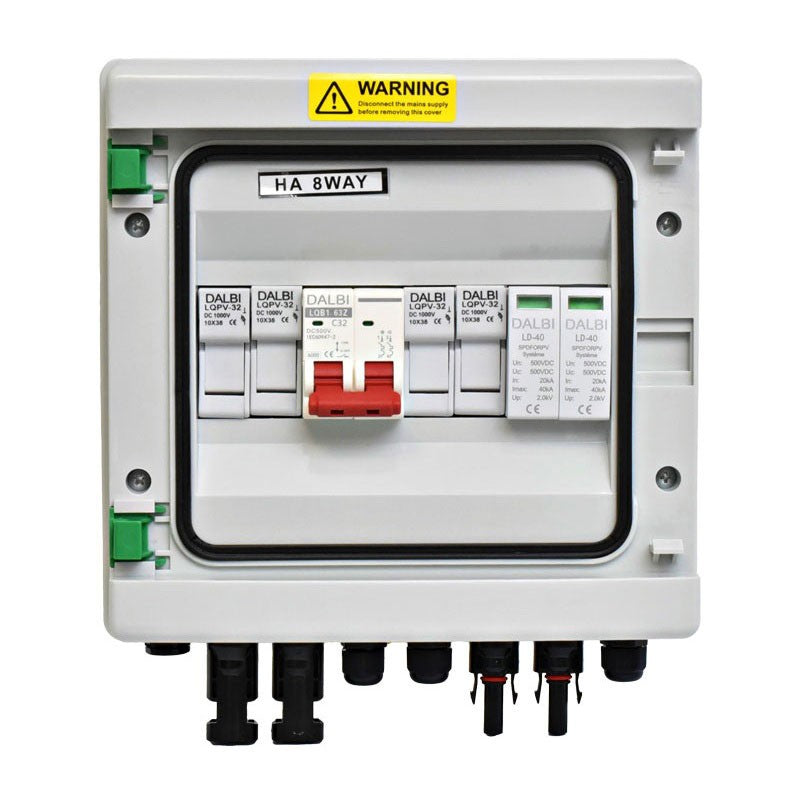

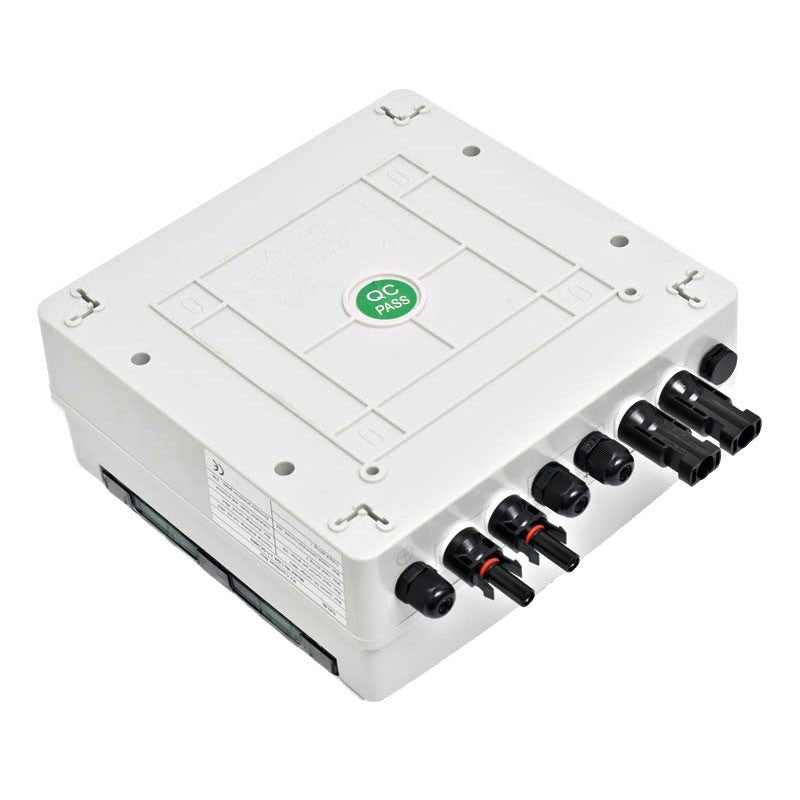

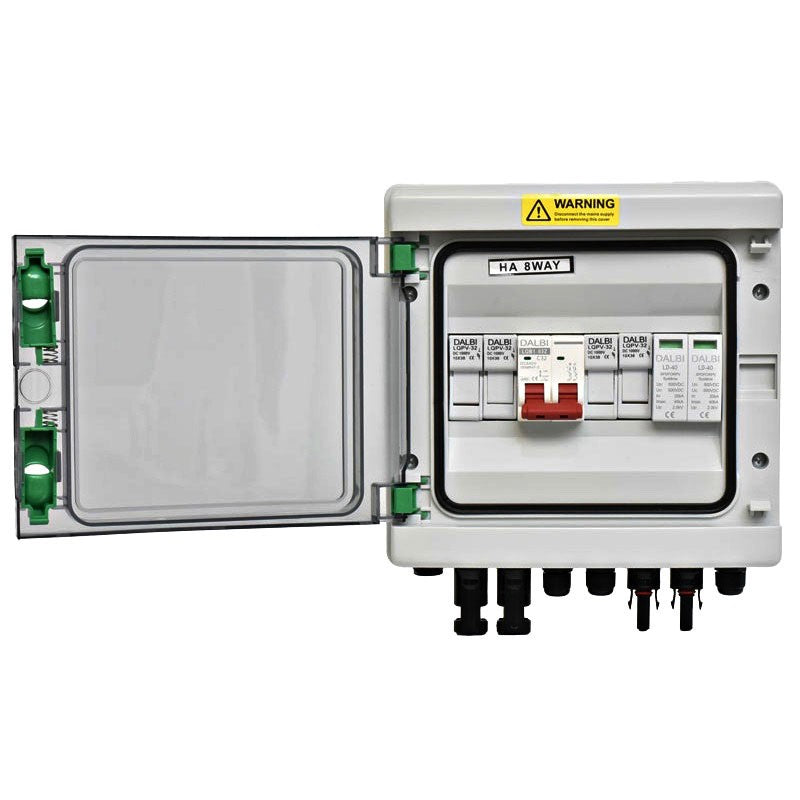

A HA8 fotovoltaikus védelmi tábla az alsó részen elhelyezett MC4 csatlakozókon keresztül veszi át az egyenáramot a két napelemsorból. Minden egyes stringet külön DC olvadóbiztosíték véd (DALBI LQPV-32, 1000V, 10x38), az összesített áram pedig a C32 főkapcsolón halad át, mielőtt az inverterhez jut. A túlfeszültség-leválasztók (LD-40, 500V DC, Imax 40kA) megvédik a csatlakoztatott berendezéseket villámcsapás vagy feszültségcsúcs esetén. A tábla falra vagy napelemes szerkezetre szerelhető a ház négy rögzítési pontján keresztül; a napelemektől és az inverterhez vezető kábelek az alsó fedélen lévő tömített kábeltömítőkön keresztül kerülnek bevezetésre.
Gyakran ismételt kérdések
Használható ez a tábla olyan napelemekkel, amelyek stringenként több mint 500V-ot termelnek?
Nem. A megengedett maximális bemeneti feszültség 500V DC; nagyobb feszültségű rendszerekhez 1000V DC névleges feszültségű táblára van szükség.
Az MC4 csatlakozók mellékelve vannak, vagy külön kell megvásárolni?

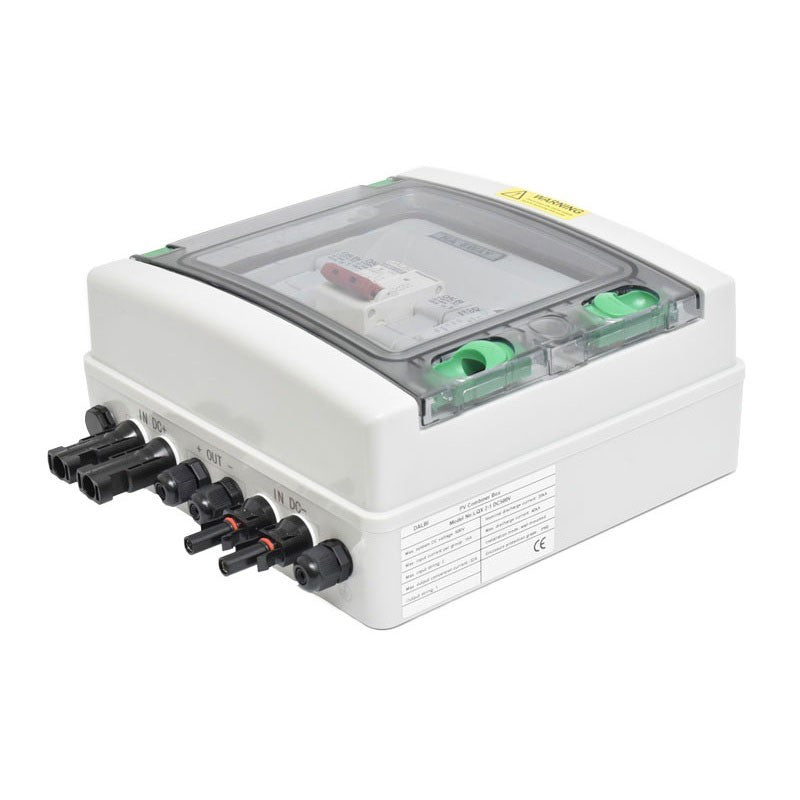

Az MC4 csatlakozók előre beszerelve találhatók a táblán, mind a DC+ bemeneteken, mind a DC− kimeneteken, így a napelemkábelek közvetlenül csatlakoztathatók.
Alkalmas-e kültéri szerelésre, tetőre vagy homlokzatra?
Igen, az IP65-ös ház védi az esőtől és a portól, így kültéri környezetbe is minősített telepítésre alkalmas.
Műszaki adatok
| Modell | HA8 / 2 String |
| Maximális bemeneti feszültség | 500V DC |
| Maximális bemeneti áram (stringenként) | 15A |
| Maximális kimeneti áram | 32A |
| Stringek száma | 2 |
| DC olvadóbiztosítékok | DALBI LQPV-32, 1000V DC, 10x38mm |
| Főkapcsoló | DALBI LOB1-63Z, C32, DC 500V |
| Túlfeszültség-védelem | 2x DALBI LD-40, 500V DC, Imax 40kA, Up 2.0kV |
| Csatlakozó típusa | MC4 (előre beszerelt) |
| Védettség (IP) | IP65 |
| Burkolat anyaga | ABS műanyag |
| Méretek | 215 x 250 x 100 mm |
| Tanúsítványok | CE, IEC |
| SKU | Q-0A002 |
Garancia és támogatás
A termékre a vonatkozó jogszabályok alapján 2 év törvényes garancia vonatkozik. A kézhezvételtől számított 30 napon belül indoklás nélkül visszaküldhető. Kiszállítás futárszolgálattal történik, szállítási visszaigazolással és csomagkövetési lehetőséggel.
