LA1-DN22 típusú segédérintkező
Raktáron
| Mennyiség | Egységár | Megtakarítás |
|---|---|---|
| 1–2 db | 16,99 lei | — |
| 3–4 db | 16,14 lei | 5% (−0,85 lei/db) |
| 5–10 db | 15,29 lei | 10% (−1,70 lei/db) |
| 11+ db | 14,44 lei | 15% (−2,55 lei/db) |
LA1-DN22 segédérintkező – megbízható kontaktor-vezérléshez
A LA1-DN22 típusú segédérintkező az LC1D és LP1D sorozatú mágneskapcsolók funkcionalitását bővíti ki, 2NO/2NC konfigurációval – összetett vezérlési feladatokhoz ipari és lakóépületi elosztószekrényekben egyaránt. Széles kontaktor-kompatibilitásának köszönhetően jelzési és reteszelési feladatokhoz is tökéletesen alkalmas a vezérlő- és védőkörökben.
Amit ezzel a termékkel nyer
- Széleskörű kompatibilitás — LC1D és LP1D kontaktorokkal 9A-tól 150A-ig működik, így nem kell sokáig keresni a megfelelő kiegészítőt
- Rugalmas 2NO/2NC konfiguráció — jelzési, reteszelési és összekapcsolási feladatokhoz több motort vagy fogyasztót tartalmazó rendszerekben
- Gyors oldalsó szerelés a kontaktorra — csavar nélküli mechanikus rögzítés, 2 percen belüli felszerelés
- IEC megfelelőség és nemzetközi tanúsítványok — garantált üzembiztonság az európai villamos előírások szerint
- Ipari környezetnek megfelelő tartósság — ezüst-kadmium érintkezők alacsony kopással, ellenállnak a sűrű kapcsolásoknak
- Alacsony karbantartási költség — a főkontaktor szétszerelése nélkül, önállóan cserélhető
Működési elv és beszerelés

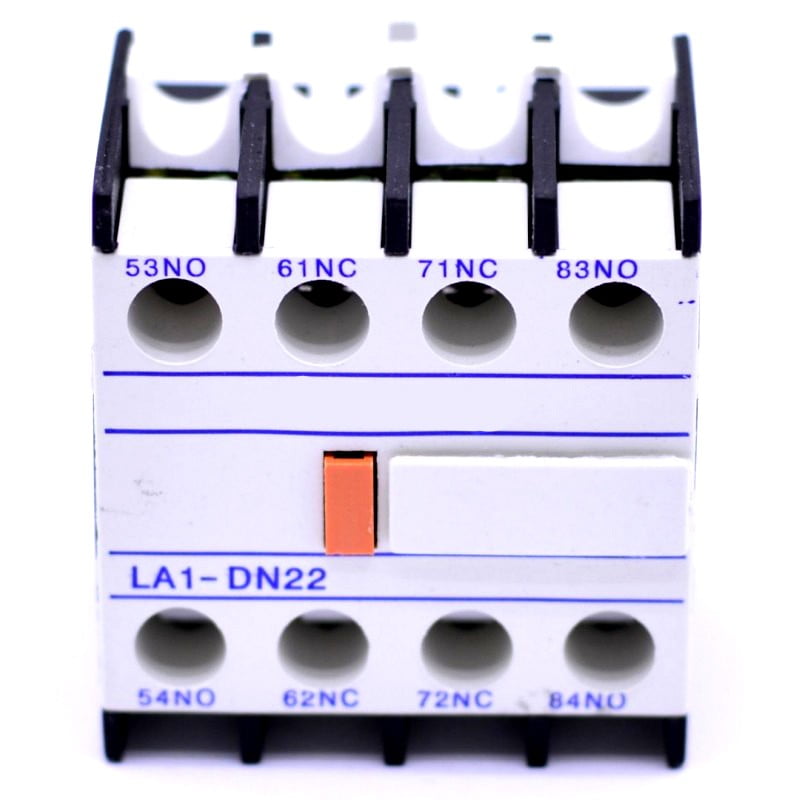

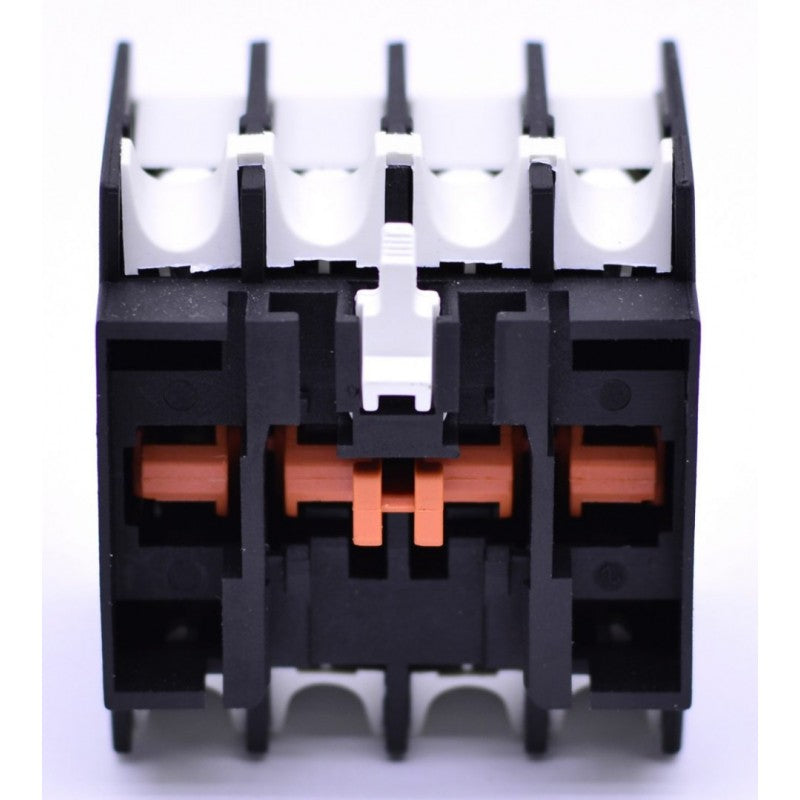

A segédérintkező a kompatibilis mágneskapcsoló oldalára, dedikált vezetősíneken és pattanó rögzítéssel szerelhető fel. A rögzítés után a 2NO és 2NC érintkezők egyidejűleg kapcsolnak a kontaktor főérintkezőivel, lehetővé téve jelzési, reteszelési vagy szekvenciális vezérlési körök kialakítását. A csatlakoztatás a modul felső és alsó részén egyértelműen jelölt kapcsokkal történik.
Gyakran ismételt kérdések
Illeszkedik a LA1-DN22 az LC1D25 kontaktoromra?
Igen, a LA1-DN22 segédérintkező kompatibilis az összes 9A és 150A közötti LC1D és LP1D kontaktorral, beleértve az LC1D25-öt is.
Mit jelent a 2NO/2NC, és hogyan használjam?
A 2NO két normál nyitott érintkezőt jelent, amelyek gerjesztéskor zárnak; a 2NC két normál zárt érintkezőt jelent, amelyek gerjesztéskor nyitnak. Fényjelzéshez, kontaktorok közötti reteszeléshez vagy segédvezérlési feladatokhoz használhatók.
Felszerelhetek több segédérintkezőt ugyanarra a kontaktorra?
Igen, az LC1D kontaktorok egyszerre két segédérintkezőt is fogadnak – egyet-egyet mindkét oldalra –, a rendelkezésre álló hely függvényében.
Műszaki adatok

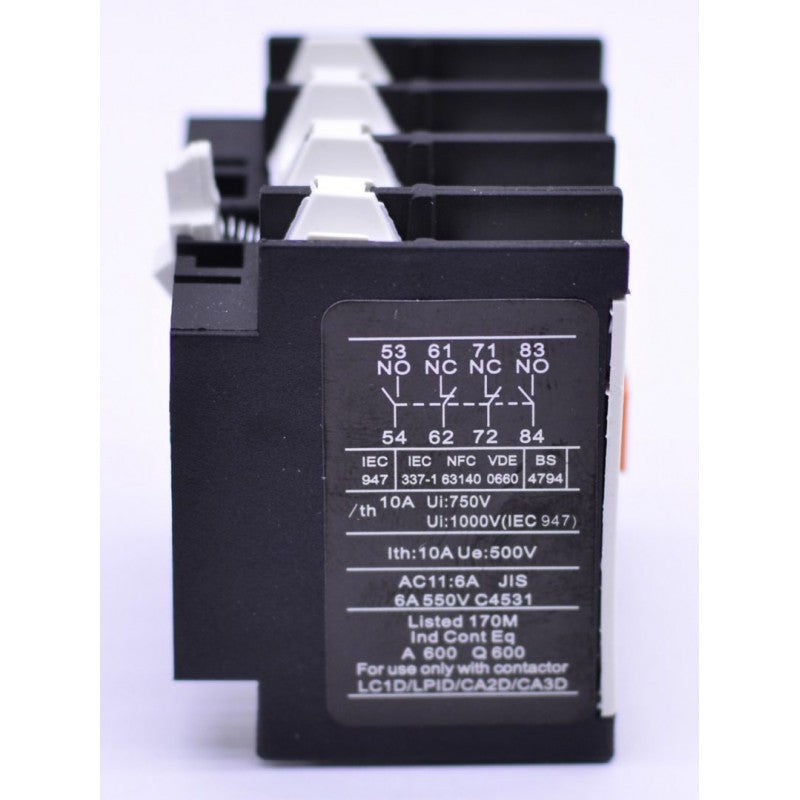

| Model | LA1-DN22 |
| Érintkező-konfiguráció | 2NO / 2NC |
| Névleges termikus áram Ith | 10A |
| Szigetelési feszültség Ui | 750V (IEC 947), 1000V (IEC 947) |
| Felhasználási feszültség Ue | 500V |
| Kapcsolási kapacitás | 6A 550V AC (AC11), 6A (IEC 947) |
| Kompatibilis kontaktorok | LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38, LC1D40, LC1D50, LC1D65, LC1D80, LC1D95, LC1D115, LC1D150, LP1D09-LP1D50 |
| Megfelelőség | IEC 947, IEC 337-1, BS140, VDE 0660, NFC 63-110, JIS C4531 |
| Szerelés típusa | Oldalsó, mechanikus rögzítés a kontaktor oldalára |
Garancia és ügyfélszolgálat
A termékre 2 év gyártói garancia vonatkozik gyártási hibák esetén. 30 napon belül visszaküldési lehetőség a kézhezvételtől számítva. Gyors kiszállítás futárszolgálattal. A beszerelést kizárólag arra jogosult szakember végezheti, az érvényes villamos biztonsági előírásoknak megfelelően.
