30mm-es Push Nyomógomb Visszatéréssel 24V Kék LED
Raktáron
| Mennyiség | Egységár | Megtakarítás |
|---|---|---|
| 1–2 db | 76,99 lei | — |
| 3–4 db | 73,14 lei | 5% (−3,85 lei/db) |
| 5–10 db | 69,29 lei | 10% (−7,70 lei/db) |
| 11+ db | 65,44 lei | 15% (−11,55 lei/db) |
30mm-es fém push nyomógomb kék LED-del, 24V-os telepítésekhez
A 30mm-es visszatérő push nyomógomb 24V-os kék LED-del ipari és kereskedelmi alkalmazásokhoz készült, ahol a mechanikai szilárdság és a parancs vizuális visszajelzése alapvető követelmény. A rozsdamentes acél burkolat, az IP67 védettség és az IK09 ütésállósági osztály egyaránt alkalmassá teszi automatizálási panelekhez és időjárásnak vagy vandalizmusnak kitett telepítésekhez. A kék világítógyűrű egyértelműen jelzi a parancs állapotát, még gyenge megvilágítás mellett is.
Mit kap ezzel a termékkel
- Garantált víz- és porállóság — az IP67 védettség lehetővé teszi a beszerelést nedves környezetbe, autómosókba vagy kültérre
- IK09 vandálbiztos kialakítás — a 304/316-os rozsdamentes acél burkolat intenzív mechanikai igénybevételnek is ellenáll deformáció nélkül

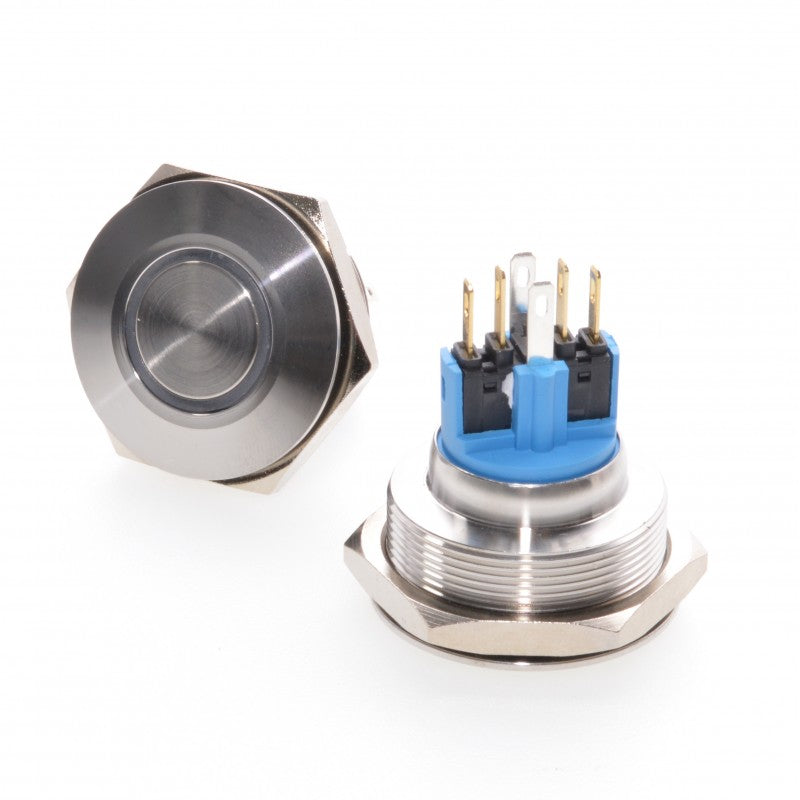

- Rugalmas csatlakoztatás — a független NO és NC kontaktusokkal rendelkező 6 érintkezős kivitel szinte bármely automatizálási sémába integrálható

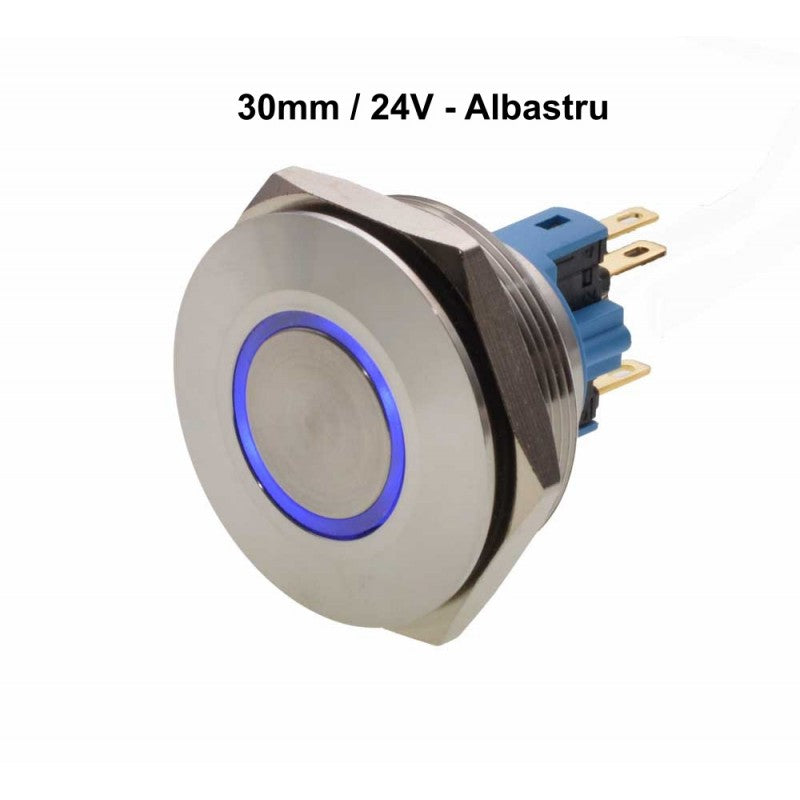

- Gyors vizuális állapotjelzés — a kék LED gyűrű egyértelműen jelzi a parancs aktiválását, csökkentve a kezelési hibák kockázatát
- Hosszú élettartamú, megbízható kontaktusok — az aranyozott ezüstötvözet érintkezők akár több ezer kapcsolás után is stabil vezetőképességet biztosítanak
- Egyszerű panelszerelés — szabványos 30mm-es furat, M30 menet és 13mm-es menethossz, kompatibilis a legtöbb ipari szekrénnyel és burkolattal
Működési elv és beszerelés

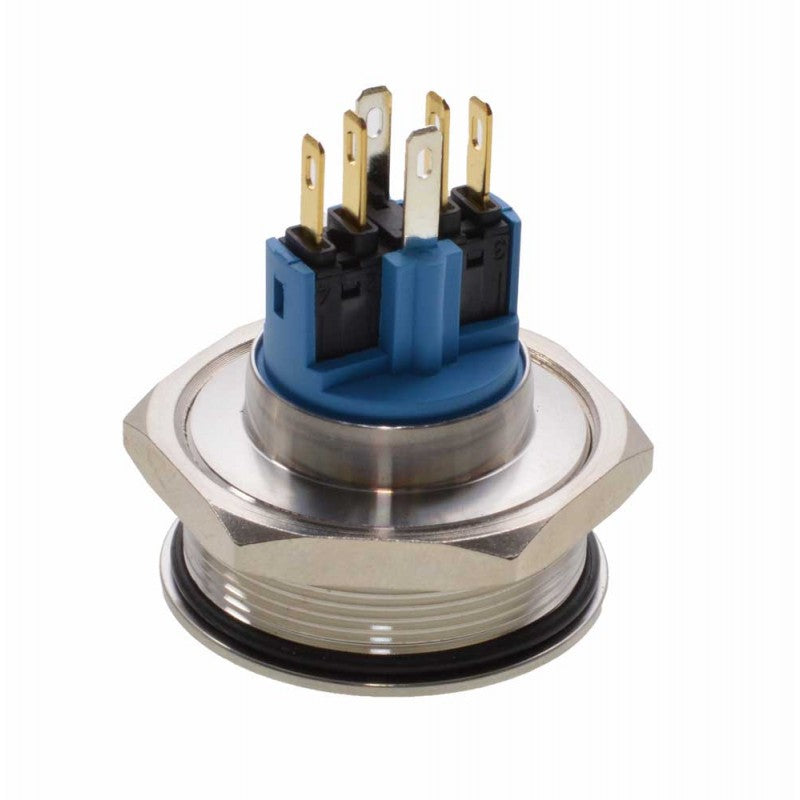

A visszatérő push nyomógomb minden egyes megnyomás után automatikusan visszatér alaphelyzetébe, nem tartja zárva az áramkört — pillanatkapcsoláshoz ideális megoldás. Beszerelése egy 30mm-es furatba történik, a panel hátoldalán lévő rögzítőanya meghúzásával. A csatlakoztatás a 6 érintkezős csatlakozón keresztül valósul meg: 2 érintkező a 24V-os LED tápellátásához, 4 érintkező a NO és NC kontaktusokhoz. Nincs szükség speciális szerszámokra; a bekötési séma a terméken és a műszaki ábrán egyaránt megtalálható.
Gyakran ismételt kérdések
Használható ez a nyomógomb normál nyitott és normál zárt áramkörhöz egyaránt?
Igen, a nyomógomb egyszerre rendelkezik mindkét kontaktustípussal — NO és NC — a 4 jelkontaktus-érintkezőn, így az alkalmazás sémájától függően szabadon bekötható.
Ellenáll a nyomógomb az esőnek, ha kültérre szerelem?
Igen, az IP67 védettség ideiglenes vízbe merítéssel szemben is védelmet nyújt, így a kültéri vagy autómosói beszerelés tömítettség szempontjából semmilyen problémát nem jelent.
Milyen feszültséggel kell táplálni a LED-et, és milyen feszültséget kapcsol az érintkező?
A LED-et a 2 dedikált érintkezőn (LED+ és LED-) keresztül 24V DC-vel kell táplálni, míg a kontaktusok a nyomógomb elektromos specifikációinak megfelelő terheléseket kapcsolhatnak — a jeláramkör feszültsége független a LED tápellátásától.
Műszaki adatok

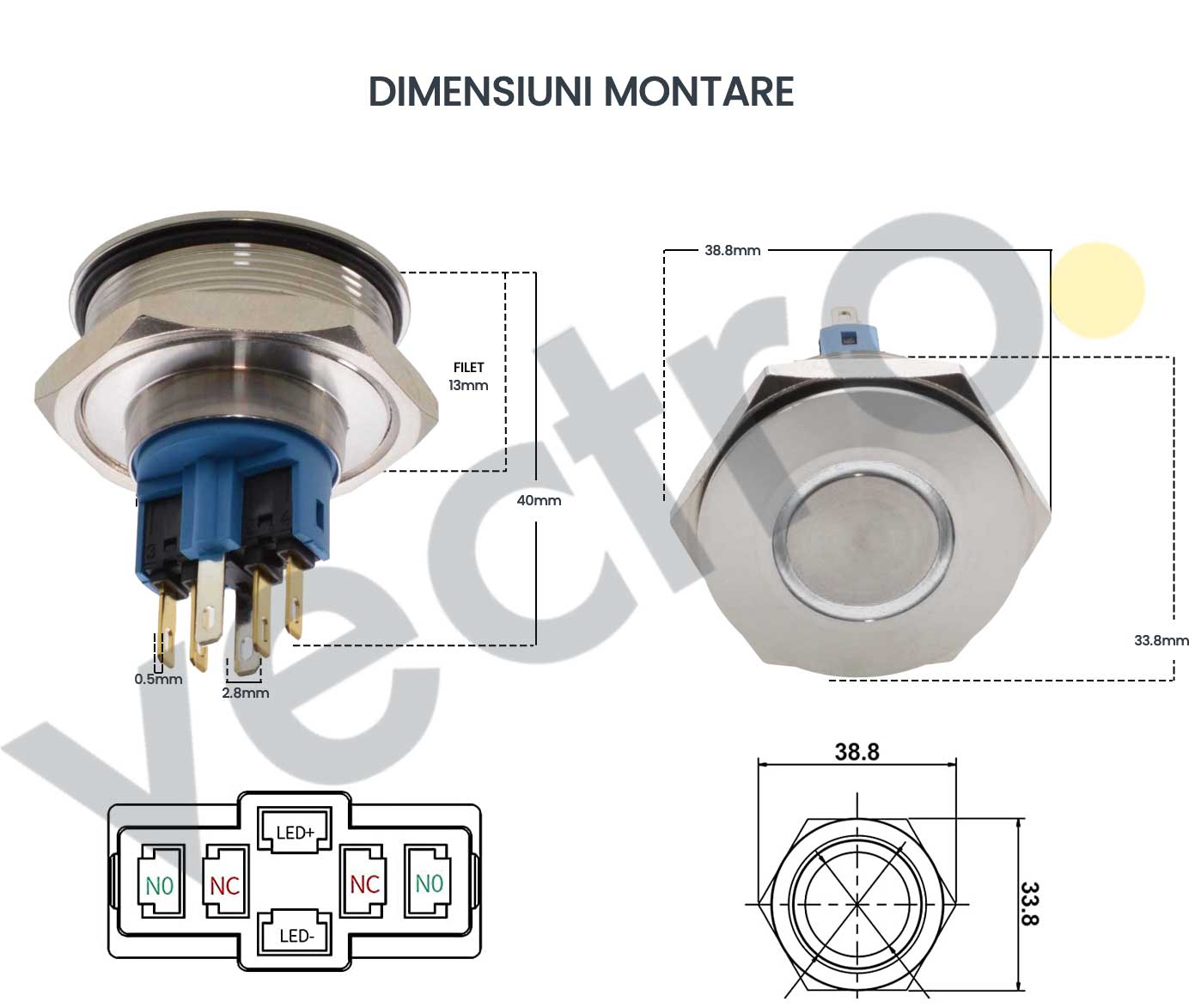

| Szerelési átmérő | 30 mm |
| Menettípus | M30 |
| Menethossz | 13 mm |
| Burkolat teljes hossza | 40 mm |
| Karimás átmérő (fej) | 38,8 mm |
| Hatszögű burkolat átmérője | 33,8 mm |
| LED feszültség | 24V DC |
| LED szín | Kék |
| Megvilágítás típusa | Világítógyűrű |
| Működési mód | Push visszatéréssel (pillanatkapcsoló) |
| Érintkezők száma | 6 (2 LED + 4 kontaktus) |
| Kontaktus típusa | NO (normál nyitott) és NC (normál zárt) |
| Csatlakozó osztás | 2,8 mm / 0,5 mm |
| Burkolat anyaga | Rozsdamentes acél 304/316 |
| Kontaktus anyaga | Aranyozott ezüstötvözet |
| Védettség (IP) | IP67 |
| Ütésállóság | IK09 |
| Tanúsítás | CE |
| SKU | Q-6D051 |
Garancia és ügyfélszolgálat
A termékre a hatályos jogszabályok értelmében 2 év törvényes garancia vonatkozik. Indoklás nélkül elfogadjuk a visszaküldést a kézbesítéstől számított 30 napon belül. A szállítás gyorsan, futárszolgálattal történik, feladási visszaigazolással és csomagkövetési lehetőséggel.
